Fiat 124 Spider AS (1438 cc)

Prima serie: Novembre 1966 - Maggio 1968

Schede Dati Tecnici:
dimensioni ingombro

Dimensioni d'ingombro Fiat 124 Spider AS

Dati tecnici

top
MOTORE
Tipo124 AC 000
PosizioneANTERIORE LONGITUDINALE
Ciclo4 TEMPI A BENZINA
Cilindri4 IN LINEA
Valvole per ciclo2
Alesaggio e corsa80 x 71,5
Cilindrata totale1438 cc
Rapporto di compressione8,9:1
Potenza90 CV a 6500 giri
Coppia11 kgm a 3600 giri/min
DistribuzioneA VALVOLE IN TESTA INCLINATE COMANDATE DA DUE ASSI A CAMME
AlimentazionePOMPA MECCANICA A MEMBRANA
Carburatore/IniettoreWEBER 34 DHF3 poi WEBER 34 DHS 10 A DOPPIO CORPO
LubrificazioneFORZATA CON POMPA AD INGRANAGGI
AccensioneSPINTEROGENO - ALBERO DELLA DISTRIBUZIONE
Ordine scoppio1-3-4-2
RaffreddamentoA CIRCOLAZIONE D'ACQUA CON POMPA CENTRIFUGA
IMPIANTO ELETTRICO
Tensione12 V
Alternatore400 W poi da 770 W
TRASMISSIONE
TrazionePOSTERIORE
FrizioneMONODISCO A SECCO CON MOLLA DISCOIDALE
Cambio5 MARCE E RETROMARCIA
DifferenzialeA COPPIA IPOIDALE NEL PONTE POSTERIORE
Rapporto di riduzione finale10/41
CORPO VETTURA
Carrozzeria-SPIDER A DUE PORTE A SCOCCA PORTANTE IN LAMIERA DI ACCIAIO
-DUE POSTI ANTERIORI PIU' DUE SUPPLEMENTARI POSTERIORI
-COPERTURA PIEGHEVOLE IN TELA IMPERMEABILE
Sospensioni-ANTERIORE A RUOTE INDIPENDENTI CON BRACCI OSCILLANTI, CON AMMORTIZZATORI IDRAULICI TELESCOPICI A DOPPIO EFFETTO E MOLLE ELICOIDALI COASSIALI E BARRA STABILIZZATRICE TRASVERSALE.
-POSTRIORE AD ASSALE RIGIDO CON DUE PUNTONI DI REAZIONE LONGITUDINALI ED UNO TRASVERSALE. MOLLE ELICOIDALI, AMMORTIZZATORI IDRAULICI TELECOPICI A DOPPIO EFFETTO E BARRA STABILIZZATRICE TRASVERSALE
FreniDI SERVIZIO IDRAULICI A DISCO SULLE QUATTRO RUOTE, AZIONATI DA POMPA A STANTUFFO E CILINDRETTI COMANDATA DA PEDALE; SERVOFRENO.
SterzoVITE A RULLO
Diametro minimo di sterzata10,4 m
RuoteA DISCO CON CERCHIO 5J x 13
Pneumaticiradiali 165 SR 13
Capacità serbatoio45 litri
DIMENSIONI E PESI
Passo2280 mm
Carreggiata anteriore1350 mm
Carreggiata posteriore1320 mm
Lunghezza3971 mm
Larghezza1613 mm
Altezza1250 mm
Altezza minima da terra120 mm
Peso945 kg
PRESTAZIONI
Velocità massima170 Km/h
Pendenza massima superabile40%
Consumo medio9,5 L/100 km
ALTRI DATI
Sigla telaio124 AS
Auto prodotte20780 (Nov. 1966 - Nov. 1969)
Optionals
  • Ruote in lega di magnesio
  • Tettuccio rigido (solo per prima serie, seconda versione a partire dal 1968)
Note e descrizione

Nessuna nota

Foto dettagli

top
fiat 124 sport
Fiat 124 Spider
AS (1438 cc)
sedile lato passeggero
sedile lato passeggero
cruscotto
cruscotto
fanale anteriore sinistro
fanale anteriore sinistro
e luce d'ingombro
vista frontale
vista frontale
vista posteriore
vista posteriore
ruota
ruota
interno sportello sinistro
interno sportello sinistro

dettaglio marchio pininfarina
dettaglio
marchio pininfarina
dettaglio tergicristalli (1)
dettaglio tergicristalli (1)
dettaglio tergicristalli (2)
dettaglio tergicristalli (2)
vista lato sinistro
vista lato sinistro

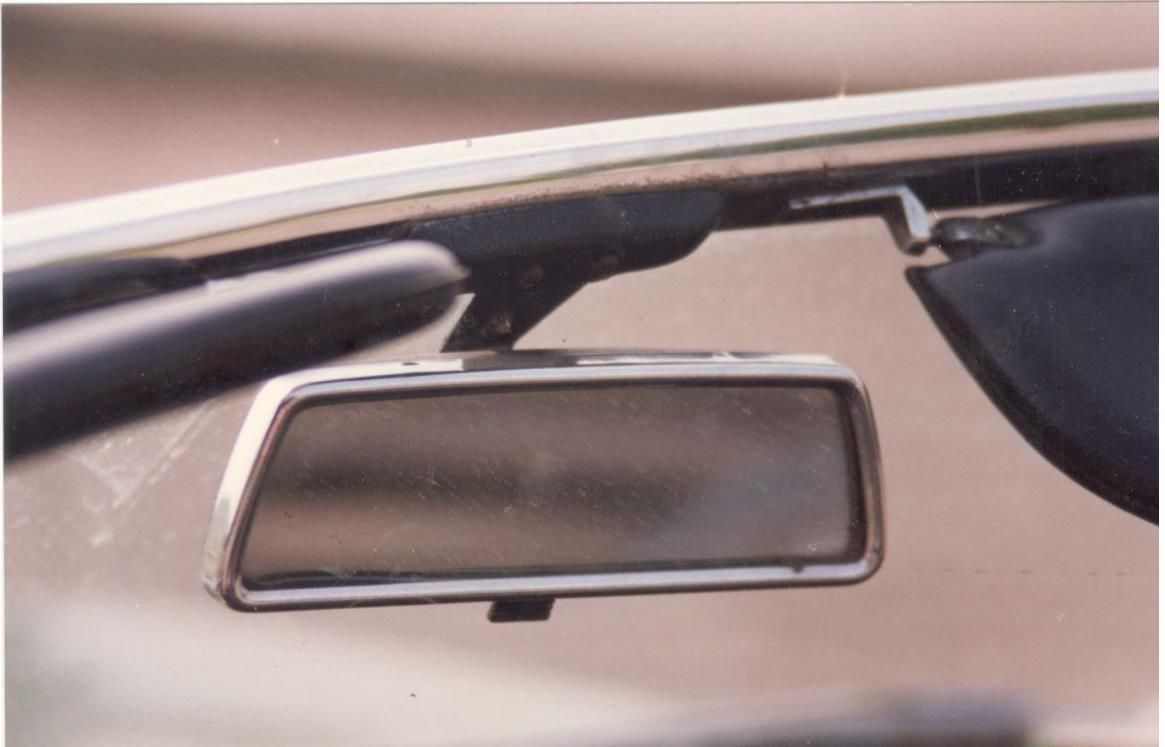

specchietto retrovisore
specchietto retrovisore

Dati per l'identificazione

top
dati per l'identificazione
dati per l'identificazione
mappa ancoraggi cinture di sicurezza
mappa ancoraggi
cinture di sicurezza
indicazioni per ancoraggi cinture di sicurezza
indicazioni per ancoraggi
cinture di sicurezza

Allegati

top
Compressed (zipped) Folder
Libretto uso e manutenzione
Fiat 124 sport spider prima serie
