Schede Dati Tecnici: |

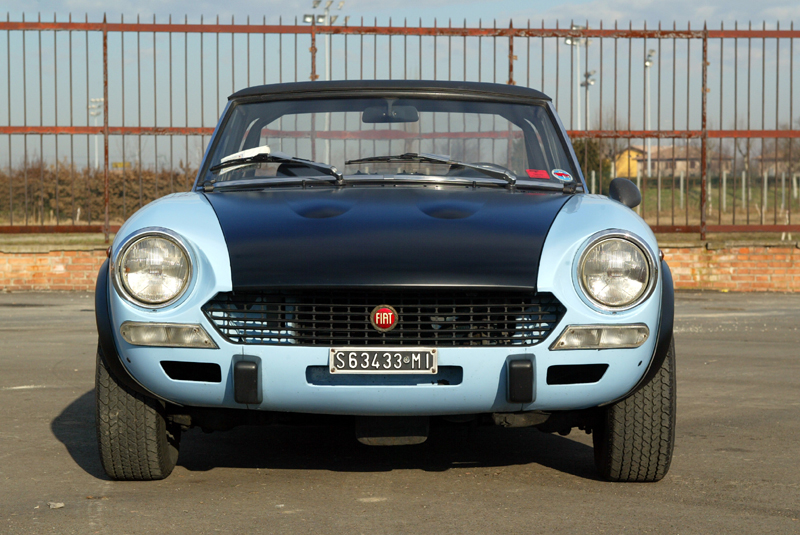

Tipo 124 CSA( Spider 124 Sport ABARTH RALLY ) 1973 |
||
| |||

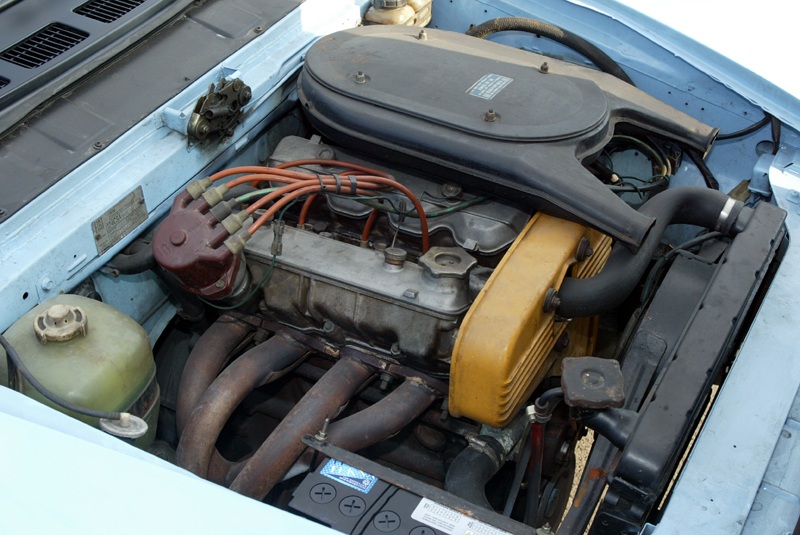

| Motore |
Posizione anteriore Modello 132 ac4.ooo Funzionamento Otto Tempi n° 4 Cilindri n° 4 Diametro mm. 84 Corsa mm. 79.2 Distribuzione a valvole in testa, 2 alberi di distribuzione in testa comandati da una cinghia dentata con tenditore Cilindrata totale 1756 Rapporto di compressione 9,8 Potenza massima Cv 128.3 Raffreddamento ad acqua con pompa e radiatore |
Sterzo | Comandato mediante vite a rullo |
| Lubrificazione
|
A pressione con pompa ad ingranaggi e valvola limitatrice della pressione, depurazione dell'olio mediante filtro a cartuccia in portata totale | ||
| Sospensione | Anteriore a
ruote indipendenti, con molle ad elica e ammortizzatori telescopici Posteriormente le sospensioni sono indipendenti con triangoli e ammortizzatori telescopici | ||
| Ruote | Motrici posteriori con cerchio 5.50 J x 13 | ||
| Pneumatici | 185/70 - 13 radiali | ||
| Alimentazione | 2 carburatori Weber doppio corpo 44IDF20- 44IDF21 | Freni | Idraulici a disco sulle 4 ruote, circuiti idraulici anteriori e posteriori indipendenti |
| Cambio | 5 marce in avanti e retromarcia | Impianto elettrico | Alternatore Volt 12 A 53 Batteria Volt 12 Ah 45 |
| Trasmissione |
Meccanica, con albero tubolare in 2
tronchi con supporto centrale montato in gomme. Primo tronco collegato al cambio mediante manicotto scorrevole e giunto elastico. Secondo tronco mediante giunti cardanici al primo tronco e al ponte posteriore. |
||
| Capacità serbatoio | Litri 45 | Peso | Peso complessivo Kg 1125 |
| Prestazioni | Velocità max. effettiva Km/ora 191 | Posti | Totali 2 |

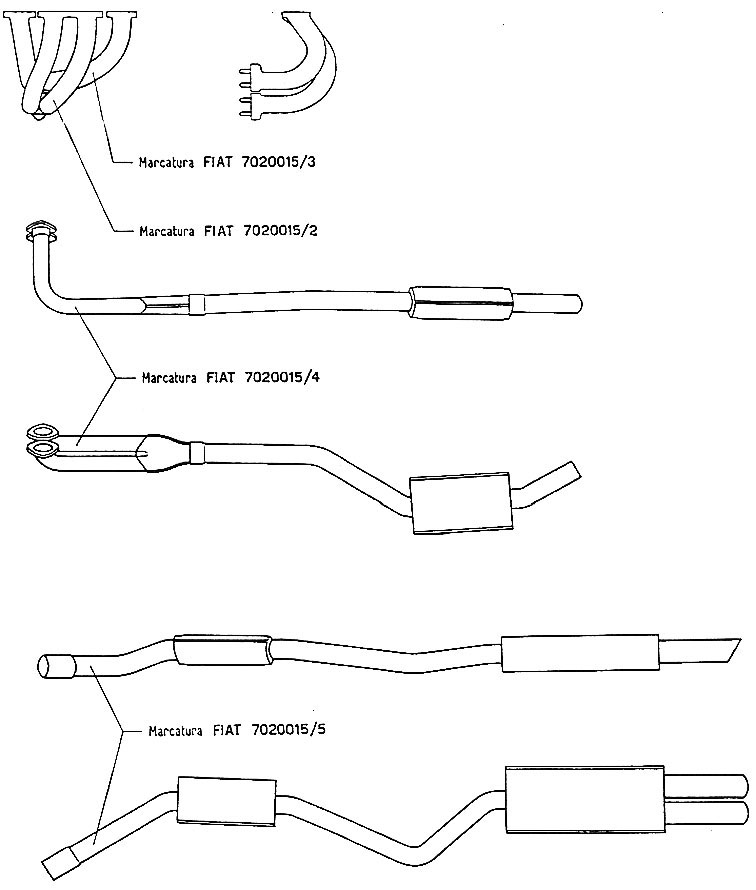

PARTICOLARE DELL'IMPIANTO DI SCARICO
 |
 |
 |
 |
 |
 |
 |
|

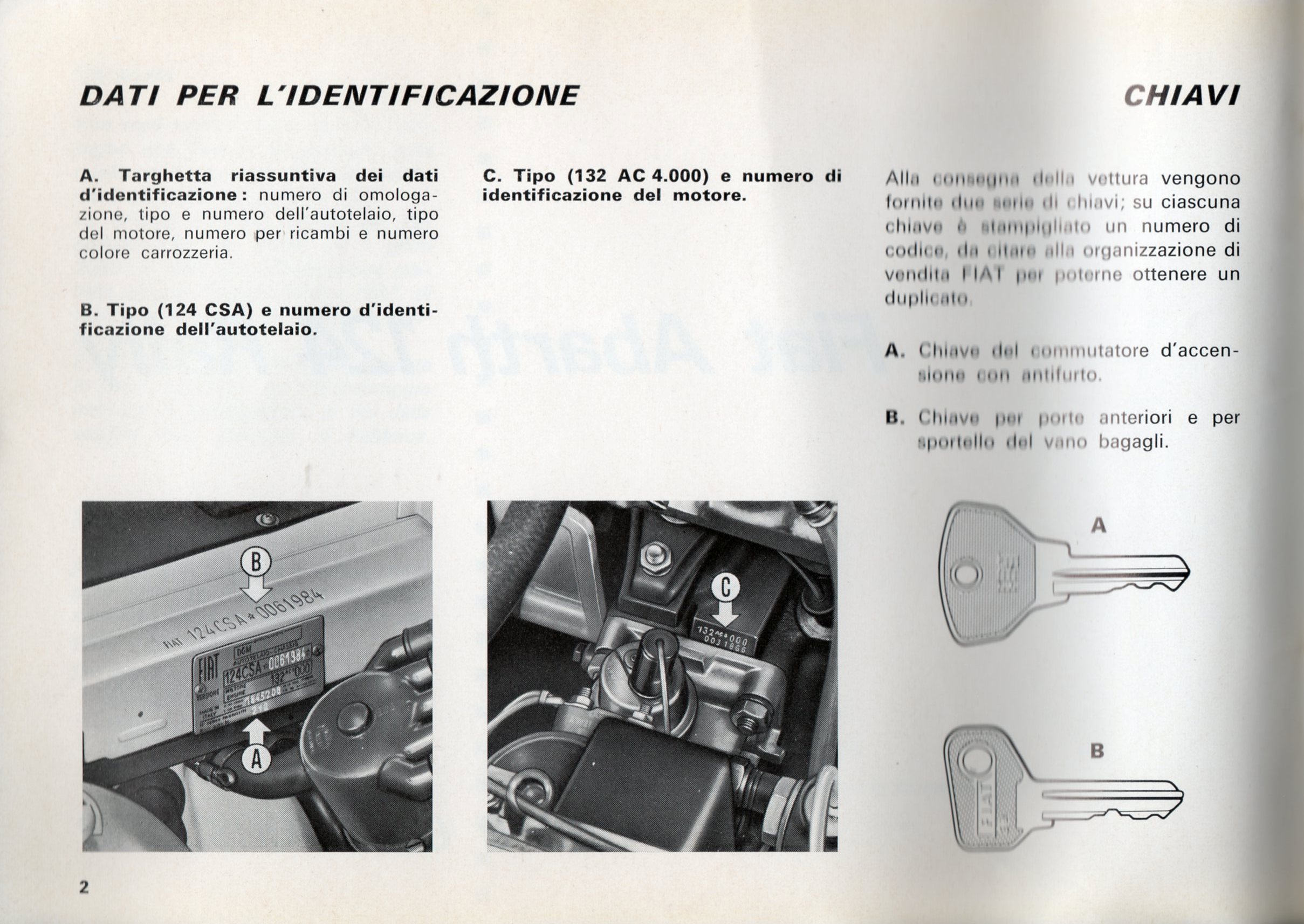

Dati per l'identificazione |
