Tipo 124 CS ( SPIDER 124 Sport 1600 )Terza serie 1972 |
||
 |
|||
| Motore |
Posizione anteriore Modello 132 ac.ooo Funzionamento Otto Tempi n° 4 Cilindri n° 4 Diametro mm. 80 Corsa mm. 79.2 Distribuzione a valvole in testa, 2 alberi di distribuzione in testa comandati da una cinghia dentata con tenditore Cilindrata totale 1592 Rapporto di compressione 9,8 Potenza massima Cv 109.4 Raffreddamento ad acqua con pompa e radiatore |
Capacità serbatoio | Litri 45 |
| Sterzo | Comandato mediante vite a rullo | ||
| Lubrificazione | A pressione con pompa ad ingranaggi e valvola limitatrice della pressione, depurazione dell'olio mediante filtro a cartuccia in portata totale | ||
| Sospensione | Anteriore a
ruote indipendenti, con molle ad elica e ammortizzatori telescopici Posteriore ad assale rigido, con molle ad elica e ammortizzatori telescopici |
||
| Ruote | Motrici posteriori con cerchio 5 j x 13 | ||
| Pneumatici | 165 - 13 radiali | ||
| Frizione | Monodisco a secco | Freni | Idraulici a disco sulle 4 ruote, circuiti idraulici anteriori e posteriori indipendenti |
| Cambio | 5 marce in avanti e retromarcia | Impianto elettrico | Alternatore Volt 12 A 53 Batteria Volt 12 Ah 45 |
| Trasmissione |
Meccanica, con albero tubolare in 2 tronchi con
supporto centrale montato in gomme. Primo tronco collegato al cambio mediante manicotto scorrevole e giunto elastico. Secondo tronco mediante giunti cardanici al primo tronco e al ponte posteriore. |
Peso | Peso complessivo Kg 1280 |
| Prestazioni | Velocità max. effettiva Km/ora 180 | ||
| Ponte posteriore | Rapporto 10 \ 43 | Posti | Totali 2+2 |
|

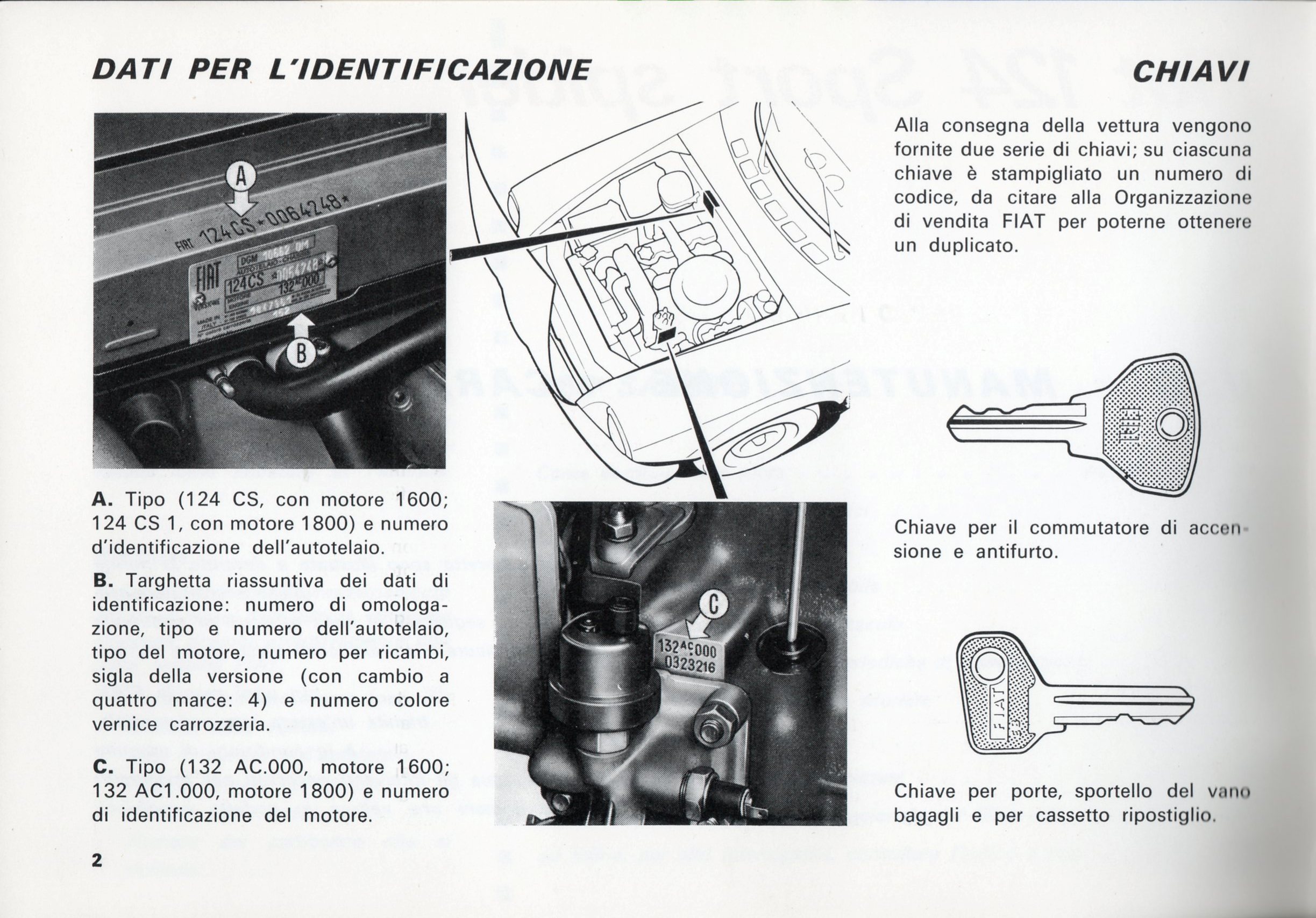

Dati per
l'identificazione
|

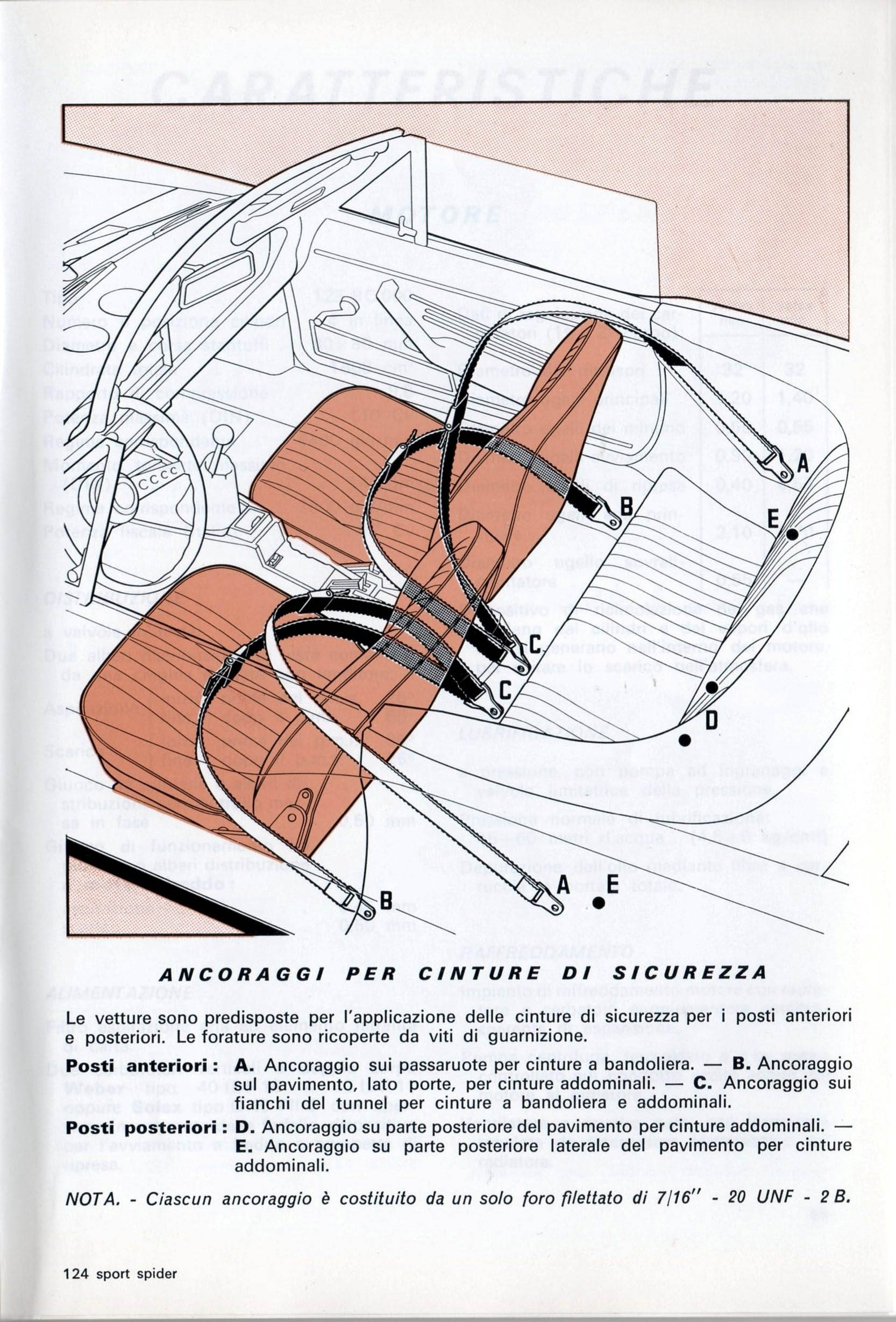

Ancoraggio Cinture di
Sicurezza |
